ChipRace Wideband O2
| Marca | ChipRace |
|---|---|
| Modelo | Wideband O2 |
| Tipo de Salida | Modo común (masa de señal y alimentación en común) |
| Tipo de Sensor | Bosch LSU 4.2 |
| Fusible | 5A |
Controlador de Wideband con display. Puede conectarse a 12V de batería o a una fuente de alimentación de 12V/5A.
La instalación típica es una instalación fija en el caño de escape, unos centímetros después de la unión del múltiple. En los bancos de potencia puede utilizarse mediante un adaptador a la salida del caño de escape como se explica aquí.
IMPORTANTE
Lea las instrucciones del fabricante y siga las recomendaciones de posición, montaje, fusible.

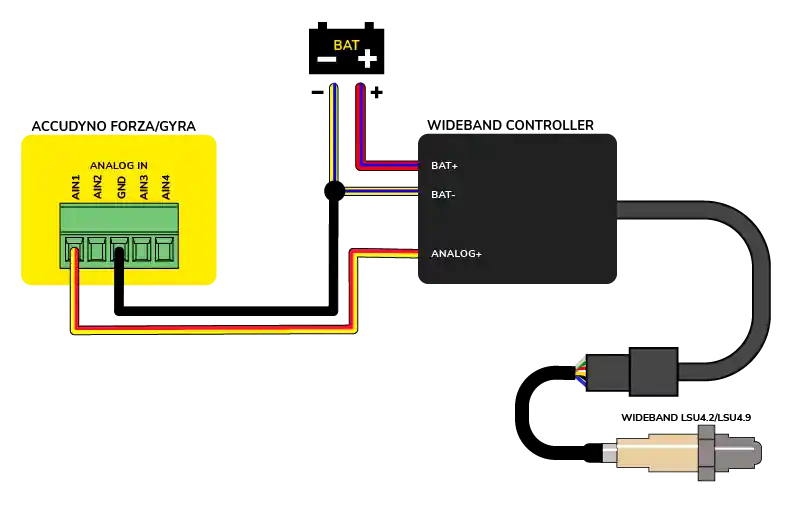

Conexión a Accudyno

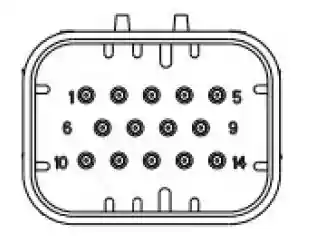

| Cable/Color | Función | GO/PRO | Gyra/Forza |
|---|---|---|---|
| Amarillo/Rojo | Salida Analógica (+) Pin 11 | Accudyno IN+ (AFR Pin 3) | AIN1 |
| Rojo/Azul | Alimentación Positivo (+) Pin 7 | Batería(+) | |
| Amarillo/Azul | Negativo Común (-) Pin 1 | Accudyno IN- (AFR Pin 2) y Batería(-) | GND |
Calibración
| Voltaje | Lambda | AFR (Gasolina) |
|---|---|---|
| 0.2 V | 0.65 | 9.56 |
| 4.8 V | 1.30 | 19.11 |
