AEM 30-4100
| Marca | AEM |
|---|---|
| Modelo | 30-4100 |
| Tipo de Salida | Modo común (masa de señal y alimentación en común) |
| Tipo de Sensor | Bosch LSU 4.2 |
| Fusible | 10A |
Controlador de Wideband con display. Puede conectarse a 12V de batería o a una fuente de alimentación de 12V/5A.
La instalación típica es una instalación fija en el caño de escape, unos centímetros después de la unión del múltiple. En los bancos de potencia puede utilizarse mediante un adaptador a la salida del caño de escape como se explica aquí.
IMPORTANTE
Lea las instrucciones del fabricante y siga las recomendaciones de posición, montaje, fusible.

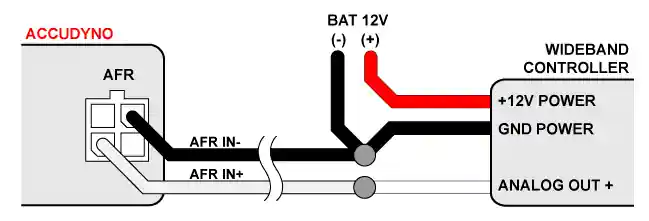

Conexión a Accudyno
| Cable/Color | Función | GO/PRO | Gyra/Forza |
|---|---|---|---|
| Blanco | Salida Analógica (+) | Accudyno IN+ (AFR Pin 3) | AIN1 |
| Rojo | Alimentación Positivo (+) | Batería(+) | |
| Negro | Negativo Común (-) | Accudyno IN- (AFR Pin 2) y Batería(-) | GND |
Calibración
| Voltaje | Lambda | AFR (Gasolina) |
|---|---|---|
| 0 V | 0.68 | 10.0 |
| 5 V | 1.36 | 20.0 |
