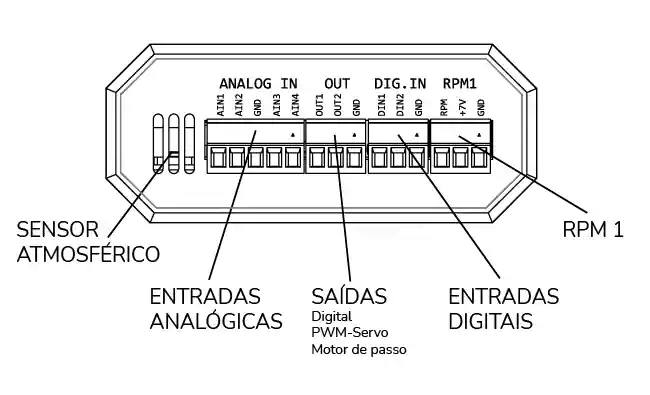

Painel Posterior
RPM1: Sensor de giro de rolo/volante
Entrada de RPM do sensor do rolo ou volante inercial.
DIG. IN: Botão de Controle Remoto/ Entradas Digitais
Duas entradas digitais. Pode ser usado como um botão para controlar o software remotamente.
OUT: Saídas analógicas e digitais
Saídas digitais ou analógicas para controlar um ventilador ou outro dispositivo. A saída pode ser configurada para fornecer tensão, saída PWM ou sinal de controle de motor de passo.
ANALOG IN: Entradas analógicas
Entradas para 4 sensores analógicos. Aqui se conecta tipicamente a sonda lambda. Também podem ser conectados sensores de pressão ou sensores de temperatura NTC.
SENSOR ATMOSFÉRICO:
O sensor que captura a temperatura ambiente, a pressão barométrica e a umidade fica atrás desta saída de ar.

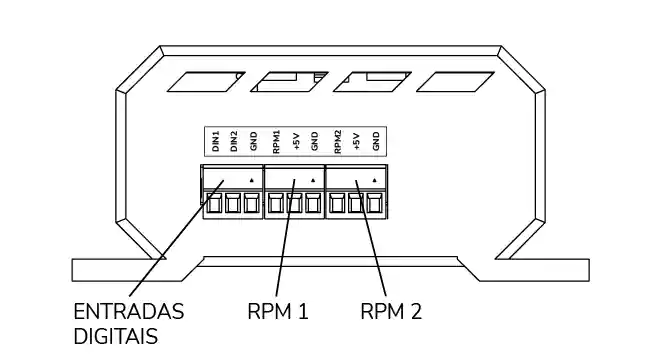

RPM1: Sensor de giro de rolo/volante
Entrada de RPM do sensor do rolo ou volante inercial.
DIN: Botão de Controle Remoto/ Entradas Digitais
Entrada para botão para o manejo do programa à distância.
RPM2: Entrada de RPM secundária
Entrada de RPM secundária. Pode ser usada em dinamômetros AWD (tração nas quatro rodas).

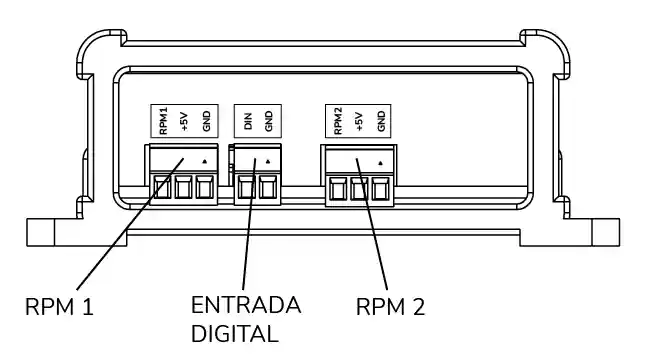

RPM1: Sensor de giro de rolo/volante
Entrada de RPM do sensor do rolo ou volante inercial.
DIN: Botão de Controle Remoto/ Entradas Digitais
Entrada para botão para o manejo do programa à distância.
RPM2: Entrada de RPM secundária
Entrada de RPM secundária. Pode ser usada em dinamômetros AWD (tração nas quatro rodas).
