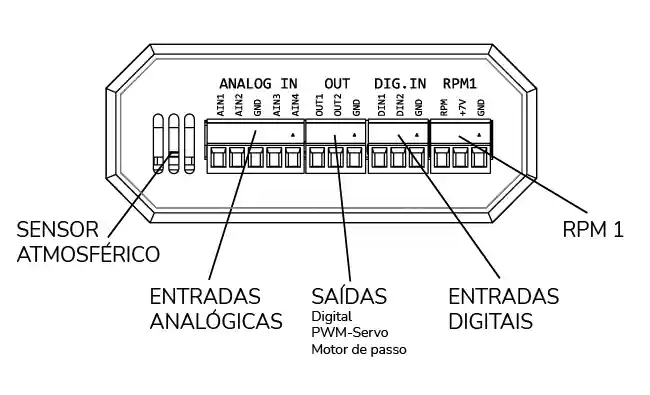

Painel Posterior
RPM1: Sensor de giro de rolo/volante
Entrada de RPM do sensor do rolo ou volante inercial.
DIG. IN: Botão de Controle Remoto/ Entradas Digitais
Duas entradas digitais. Pode ser usado como um botão para controlar o software remotamente.
OUT: Saídas analógicas e digitais
Saídas digitais ou analógicas para controlar um ventilador ou outro dispositivo. A saída pode ser configurada para fornecer tensão, saída PWM ou sinal de controle de motor de passo.
ANALOG IN: Entradas analógicas
Entradas para 4 sensores analógicos. Aqui se conecta tipicamente a sonda lambda. Também podem ser conectados sensores de pressão ou sensores de temperatura NTC.
SENSOR ATMOSFÉRICO:
O sensor que captura a temperatura ambiente, a pressão barométrica e a umidade fica atrás desta saída de ar.

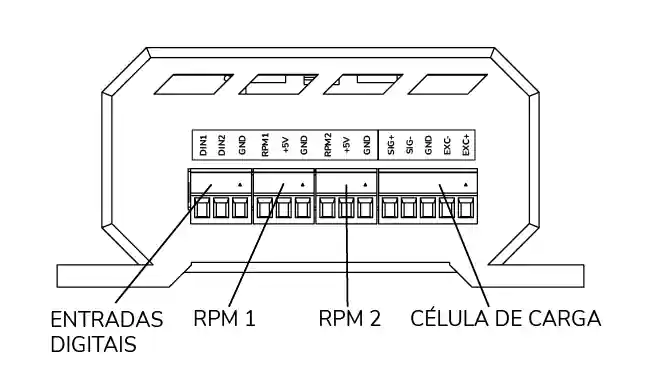

RPM1: Sensor de giro de rolo/volante
Entrada de RPM do sensor do rolo ou volante inercial.
DIN: Controle Remoto
Entrada para botão para o manejo do programa à distância.
RPM2: Entrada de RPM Secundária
Entrada de RPM secundária que pode ser utilizada para o segundo rolo em dinamômetros 4x4 ou mediante uma adaptação (não incluída) pode ser injetado um sinal limpo dos RPM do motor.
Entrada de Célula de Carga
Entrada para célula de carga para a medição de torque em dinamômetros de frenagem.

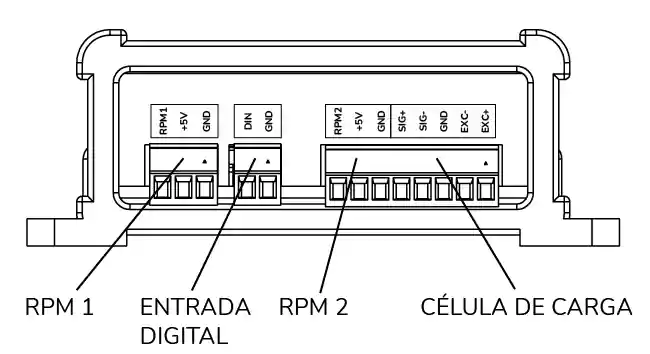

RPM1: Sensor de giro de rolo/volante
Entrada de RPM do sensor do rolo ou volante inercial.
DIN: Controle Remoto
Entrada para botão para o manejo do programa à distância.
RPM2: Entrada de RPM Secundária
Entrada de RPM secundária que pode ser utilizada para o segundo rolo em dinamômetros 4x4 ou mediante uma adaptação (não incluída) pode ser injetado um sinal limpo dos RPM do motor.
Entrada de Célula de Carga
Entrada para célula de carga para a medição de torque em dinamômetros de frenagem.
