Painel Frontal

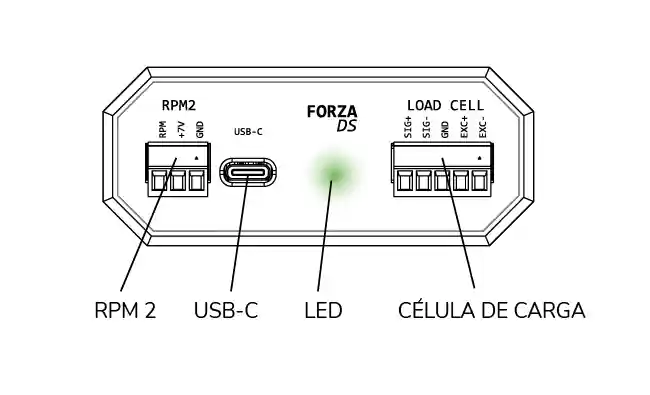

RPM2: Entrada de RPM secundária
Entrada de RPM secundária. Pode ser usada em dinamômetros AWD (tração nas quatro rodas).
Entrada USB
Conectar aqui o cabo USB-C e a outra extremidade ao PC. O cabo USB não deve ser maior que 3m. Utilizar sempre cabos USB de excelente qualidade. Se precisar de um cabo mais longo, recomendamos conectar seus dados via Wi-Fi e usar o cabo USB apenas para alimentação.
Manter o cabo USB afastado de fontes de interferências, como cabos de 12V do motor, cabos de motores ou bombas, cabos de ignição, cabo de vela, cabos de eletroválvula ou relé de freio.
LED
A cor do LED indica o status do sistema. Vermelho indica um erro e verde indica um estado normal.
| Vermelho | Verde | Estado |
|---|---|---|
| Flash | Apagado | Sem conexão |
| Apagado | Piscando | Conectado |
| Piscando | Flash | Tentando novamente conexão Wifi |
| Flash | Piscando | Conectado por Wifi |
| Piscando | Apagado | Falha de conexão Wifi |
Teste do Sensor
Esta função pode ser utilizada para testar o sensor de rotação ou para regular a distância entre o sensor e o ímã. Quando o software está fechado (estado desconectado), a cor azul indica a presença do ímã na frente do sensor.
LOAD CELL: Entrada de Célula de Carga
Entrada para célula de carga para a medição de torque em dinamômetros de frenagem.
Entrada USB
Conectar aqui o cabo Micro USB e a outra extremidade ao PC. O cabo USB não deve ser maior que 3m. Utilizar sempre cabos USB de excelente qualidade. Caso necessite de um comprimento maior, deverá usar cabos USB amplificados (disponíveis de 10 ou 15m). Manter o cabo USB afastado de fontes de interferências, como cabos de 12V do motor, cabos de motores ou bombas, cabos de ignição, cabo de vela, cabos de eletroválvula ou relé de freio.
LEDs
Os LEDs vermelho e verde indicam o estado do sistema. O LED vermelho indica um erro e o verde indica o estado.
| Led Vermelho | Led Verde | Estado |
|---|---|---|
| Flash | Apagado | Sem conexão |
| Apagado | Piscando | Conectado |
| Piscando | Flash | Tentando novamente conexão Wifi |
| Flash | Piscando | Conectado por Wifi |
| Piscando | Apagado | Falha de conexão Wifi |
Teste do Sensor
Esta função pode ser utilizada para testar o sensor de rotação ou para regular a distância entre o sensor e o ímã. Quando o software está fechado (estado desconectado), o led verde indica a presença do ímã na frente do sensor.

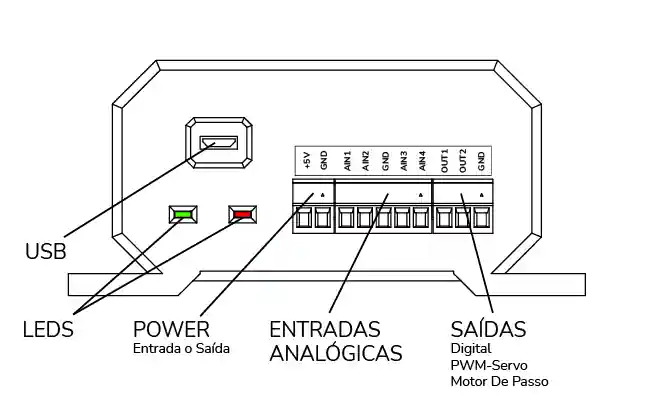

Power
Terminal auxiliar com acesso a 5V (da porta USB de fornecimento) e a GND. Pode ser usado para alimentar um sensor. Este terminal também pode ser usado para fornecer 5V ao módulo se não quiser usar a entrada microUSB ou se requerer mais precisão de voltagem.
AIN: Entradas analógicas
Entradas para 4 sensores analógicos. Aqui se conecta tipicamente a sonda lambda. Também podem ser conectados sensores de pressão ou sensores de temperatura NTC.
OUT: Saídas analógicas
Saídas analógicas para controle de um ventilador ou algum outro dispositivo. A saída pode ser configurada para fornecer uma voltagem ou um sinal PWM de saída.
Entrada USB
Conectar aqui o cabo Micro USB e a outra extremidade ao PC. O cabo USB não deve ser maior que 3m. Utilizar sempre cabos USB de excelente qualidade. Caso necessite de um comprimento maior, deverá usar cabos USB amplificados (disponíveis de 10 ou 15m). Manter o cabo USB afastado de fontes de interferências, como cabos de 12V do motor, cabos de motores ou bombas, cabos de ignição, cabo de vela, cabos de eletroválvula ou relé de freio.
LEDs
Os LEDs vermelho e verde indicam o estado do sistema. O LED vermelho indica um erro e o verde indica o estado.
| Led Vermelho | Led Verde | Estado |
|---|---|---|
| Flash | Apagado | Sem conexão |
| Apagado | Piscando | Conectado |
| Piscando | Flash | Tentando novamente conexão Wifi |
| Flash | Piscando | Conectado por Wifi |
| Piscando | Apagado | Falha de conexão Wifi |
Teste do Sensor
Esta função pode ser utilizada para testar o sensor de rotação ou para regular a distância entre o sensor e o ímã. Quando o software está fechado (estado desconectado), o led verde indica a presença do ímã na frente do sensor.
Power
Terminal auxiliar com acesso a 5V (da porta USB de fornecimento) e a GND. Pode ser usado para alimentar um sensor. Este terminal também pode ser usado para fornecer 5V ao módulo se não quiser usar a entrada microUSB ou se requerer mais precisão de voltagem.

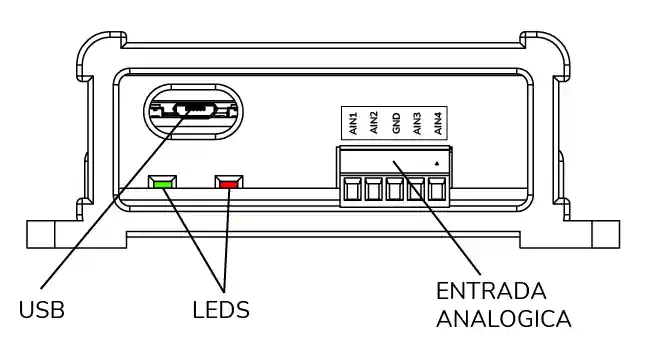

AIN: Entradas analógicas
Entradas para 4 sensores analógicos. Aqui se conecta tipicamente a sonda lambda. Também podem ser conectados sensores de pressão ou sensores de temperatura NTC.
OUT: Saídas analógicas
Saídas analógicas para controle de um ventilador ou algum outro dispositivo. A saída pode ser configurada para fornecer uma voltagem ou um sinal PWM de saída.
