Pinout Accudyno PRO
Tipo de Ficha
El sistema Accudyno utiliza fichas del tipo Molex Mini-fit
de paso 4.2mm de 2x2 (4 pines en 2 filas) y de 2x4 (8 pines en 2 filas).
Nombre | Función | PIN 1 | PIN 2 | PIN 3 | PIN 4 |
---|---|---|---|---|---|
RPM1 | RPM Rolo/dinamómetro | +5V | GND | Señal | GND |
RPM2 | RPM Motor/Rolo AWD | +5V | GND | Señal | GND |
AUX1 | Celda de Carga | EXC(+) | EXC(-) | Señal(+) | Señal(-) |
SW | Pulsador | SW1 | N/C | N/C | GND |
AFR | Sonda Lambda | +5V | GND | Señal AFR | N/C |
Conector de entradas auxiliares 2/3/4/5/6
Entradas con conexión interna. Ver más info...

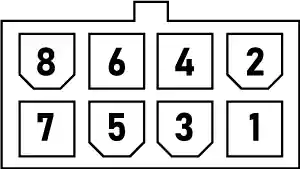

Conector de entradas auxiliares 7/8/9
Número | Función | Rango | Nº Señal (Soft) |
---|---|---|---|
1 | AUX7 IN | 0..5V | 1 |
2 | GND | 0V | |
3 | AUX8 IN | 0..5V | 2 |
2 | N/C | Sin conexión | |
5 | AUX9 IN | 0..5V | 3 |
6 | N/C | Sin conexión | |
7 | N/C | Sin conexión | |
8 | VCC | +5V |
