¿Por qué los valores máximos del gráfico son diferentes a los máximos del informe?
La respuesta corta es que el filtrado de los datos de los gráficos es distinto al filtrado usado en el informe.
¿Qué es el filtrado?
Los datos adquiridos del motor presentan una serie de oscilaciones, ruido, vibraciones que son propios de la naturaleza de los motores de combustión. Las vibraciones y ruidos que sentimos en la sala de ensayos también las siente el sistema de adquisición de datos.
Esto hace que al medir obtengamos una medición con muchos picos y valles. La magnitud de ese ruido dependerá de varios factores como los propios desbalances mecánicos, amortiguación mecánica del motor, performance del motor, niveles de interferencia eléctricas, y también la propia configuración del sistema de adquisición en lo que respecta al filtrado de ese ruido en la electrónica y la forma en que se procesa la señal.
El sistema Accudyno produce un filtrado mínimo de la señal que ingresa. Esto lo hacemos para poder contar con la mayor cantidad de información y también porque el sistema Accudyno permite obtener datos precisos.
NOTA
Una señal extremadamente suavizada y filtrada es síntoma de un mal sistema de medición. Es importante contar con datos crudos muy ricos.
Analogía
Si nos encontramos en una reunión con muchas personas hablando pero nos interesa lo que nos está diciendo la persona frente a nosotros, nuestro cerebro eliminará el resto de las conversaciones, las filtrará, para concentrarnos en nuestro interlocutor. Pero si en medio de esa conversación escuchamos que alguien dice nuestro nombre, seguramente vamos a voltear a ver quien nos está llamando.
Cuando contamos con un sistema que permite captar mucha información con gran nivel de detalle, podremos encontrar en esos datos información que nos interese, ya sea la señal principal -Potencia- o alguna señal extraña que se está sumando como serían las vibraciones, ruidos o pequeñas fallas.
En algunos sistemas ese ruido de fondo se elimina completamente, y nos quedamos con una "conversación" limpia, pero nos estamos perdiendo lo que pasa a nuestro alrededor y si alguien nos llama, no lo vamos a escuchar.
En nuestro sistema, ese ruido de fondo se registra, como se registraría con un micrófono presente en la reunión. Sin embargo contamos con herramientas para permitir aislar la señal que nos interesa del resto del ruido. En eso consiste el filtrado que en realidad es un post-filtrado ya que es un filtrado que se realiza después de haber adquirido las señales. Tal como lo haríamos cambiando nuestra atención en una grabación del sonido de esa reunión, a veces podemos prestar atención a la conversación y al escucharla de nuevo, podemos prestar atención al fondo.
PRÁCTICA
En términos prácticos, esto significa que normalmente querremos ver la señal con un filtrado alto, ya que nos interesa la tendencia general de la potencia, y no las pequeñas variaciones. Pero también es bueno ver el gráfico con filtrado bajo para poder detectar algunas pequeñas fallas, vibraciones, desbalances, etc. que en algunos casos reflejan problemas subyacentes en el motor, o en la sala.
Efecto en el máximo
El sistema posee dos filtrados. Uno es un filtrado de nivel fijo que está preseleccionado para el Informe y el otro nivel de filtrado, es seleccionable por el usuario para los Gráficos.
EQUIVALENCIA
En la versión 3.5 los niveles de filtrado van del 0 al 5. El filtrado fijo del Informe corresponde al nivel 2.
En la versión 3.4 los niveles de filtrado posible son bajo, medio y alto. El Informe tendría filtrado medio.
Si en el Gráfico utilizamos el mismo nivel de filtrado que en el Informe, entonces los valores de pico máximo serán iguales. Pero si el filtrado del Gráfico es mayor al filtrado del Informe, por ejemplo, si tenemos el Gráfico en Alto - y el Informe está fijo en medio- nos encontraremos que los picos del Gráfico se suavizarán más y seguramente el máximo será menor al máximo que aparece en el Informe.

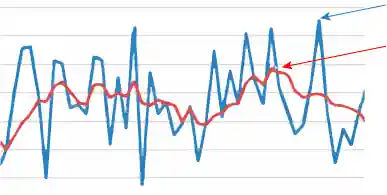

Esto se nota más en señales con mucho nivel de ruido o vibraciones. En esos casos la diferencia en los máximos de la señal filtrada y la señal sin filtrar será más notable. Pôr ejemplo en esta imagen vemos la misma señal con dos niveles de filtrado distintos aplicados. La señal azul es la señal cruda, con mucha más información, pero también con mucho más ruido. La señal roja está filtrada. Vemos que los picos de ruido de la señal azul hacen que el máximo llegue a un valor más elevado que el máximo de la señal roja.
Solución
En realidad no sería estrictamente una solución, porque no hay un problema. Son simplemente formas diferentes de ver los mismos datos.
Pero a nivel práctico, si queremos evitar dar explicaciones a los clientes, lo que hay que hacer es buscar el nivel de filtrado del Gráfico que nos entregue la misma potencia máxima que entrega el Informe
Lo más práctico sería configurar los presets del Gráfico para tener un seteo con filtrado alto, y otro con filtrado medio para cambiarlos fácilmente con los botones de preset del 1 al 9.
