Termocupla
El conector indicado por TERM en los equipos modelo Gyra DS corresponde a una entrada para termocuplas tipo "K". El sistema está calibrado para realizar la corrección y linealización de este tipo de termocuplas.
Tipo "K"

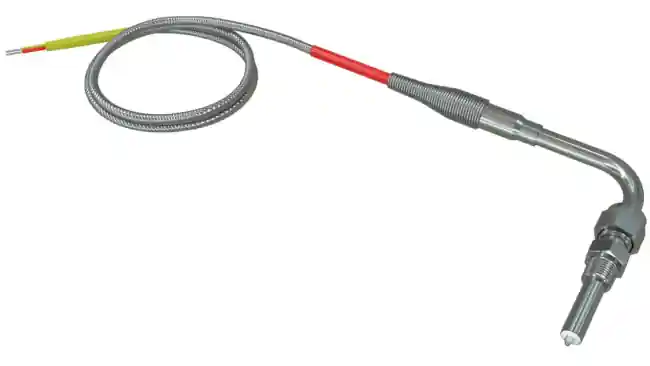

Las termocuplas tipo "K" son las más comunes en el ámbito de los deporte motor. Se utilizan principalmente para la medición de temperatura de escape, por lo que usualmente se presentan con la juntura expuesta para responder más rápidamente a los cambios de temperatura y poseer una baja inercia térmica. Aunque tambien son muy comunes las termocuplas no expuestas.
Otro uso típico es la medición de temperaturas de cabeza de cilindro. Estas termocuplas especiales se presentan en el mercado en formato de arandela, para montarse debajo de las bujías.
Es recomendable que se utilicen termocuplas aisladas, es decir, que no presente continuidad eléctrica entre los dos cables de la termocupla y el cuerpo mecánico de la misma.

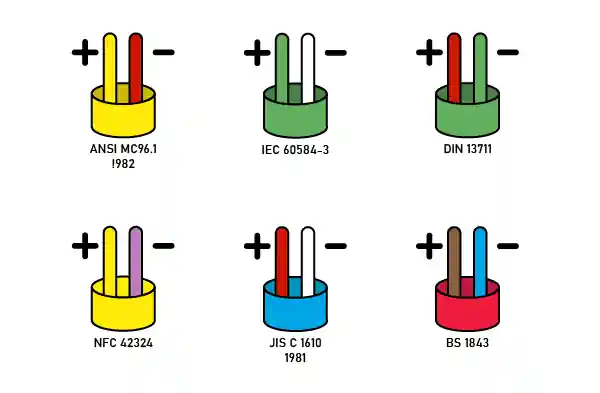

Colores de cable de termocupla
Las termocuplas tipo "K" poseen polaridad, es decir, que debe respetarse el sentido de conexión de acuerdo a los polos (+) y (-). La polaridad se indica con el color de los cables de la termocupla, pero estos colores están estandarizados de acuerdo a diferentes normas. De acuerdo al proveedor de la termocupla los colores de cable pueden cambiar.
Algunas de las normas mas comunes son estas:
IMPORTANTE
En caso de que la temperatura indicada en el software funcione al revés, es decir, que disminuya a medida que se calienta, es porque la polaridad de la conexión está invertida. Invierta los colores de los cables y se corregirá.
En caso de que la temperatura indicada no corresponda a la temperatura real, es muy probable que esté utilizando una termocupla de otro tipo, como "J" o "T". La calibración incluida en el software está ajustada exclusivamente para termocuplas tipo "K".
Pinout de la entrada de Termocupla
| Número | Función | Rango |
|---|---|---|
| 1 | Señal(+) | Señal + Termocupla |
| 2 | Señal(-) | Señal - Termocupla |
| 3 | GND | Masa auxiliar |
| 4 | +5V | +5V auxiliar |
| 5 | GND | Masa auxliar |
Las masas y voltaje de +5V auxiliares son de propósito general. Pueden utilizarse para alimentar otros sensores. Por favor no exceda un consumo de 100mA para no afectar el rendimiento de la calibración del equipo.
