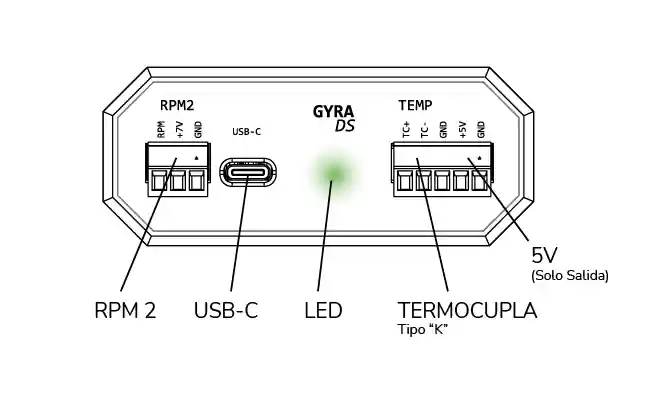

Panel Frontal

Panel Frontal (V2)

Panel Frontal (V1)

Entrada USB

Conectar aquí el cable Micro USB y el otro extremo a la PC. El cable USB no debería ser mayor a 3m. Utilizar siempre cables USB de excelente calidad. En caso de requerir una longitud mayor, deberá usar cables USB amplificados (disponibles de 10 o 15m) Mantener el cable USB alejado de fuentes de interferencias, como cables de 12V del motor, cables de motores o bombas, cables del encedido, cable de bujía, cables de electroválvula o relé de freno.

LEDs

Los LED rojo y verde indican el estado del sistema. El LED rojo indica un error y el verde indica el estado.

Led Rojo Led Verde Estado
Flash Apagado Sin conexión
Apagado Parpadeando Conectado
Parpadeando Flash Reintentando conexión Wifi
Flash Parpadeando Conectado por Wifi
Parpadeando Apagado Fallo de conexión Wifi

Testeo del Sensor

Esta función puede utilizarse para probar el sensor de rotación o para regular la distancia entre el sensor y el imán. Cuando el software está cerrado (estado desconectado) el led verde indica la presencia del imán frente al sensor.

Power

Bornera auxiliar con acceso a 5V (del puerto USB de suministro) y a GND. Puede usarse para alimentar un sensor. Esta bornera también puede usarse para suministrar 5V al módulo si no quiere usarse la entrada microUSB o se requiere más precisión de voltaje.

AIN: Entradas analógicas

Entradas para 4 sensores analógicos. Aquí se conecta típicamente la sonda lambda. También se pueden conectar sensores de presión o sensores de temperatura NTC.

Leer más...

OUT: Salidas analógicas

Salidas analógicas para control de un ventilador o algún otro dispositivo. Solo disponibles en el modelo "Gyra MAX". La salida puede configurarse para suministrar un voltaje o una señal PWM de salida.

Leer más...
