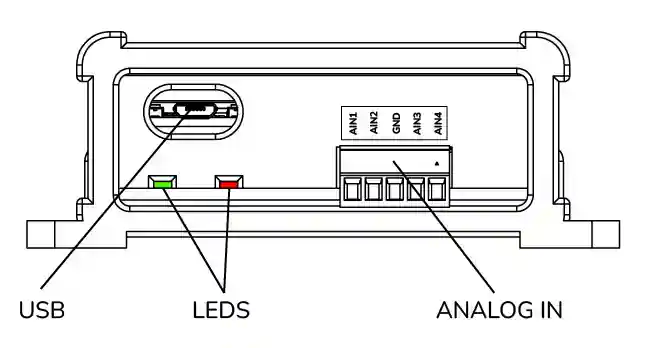

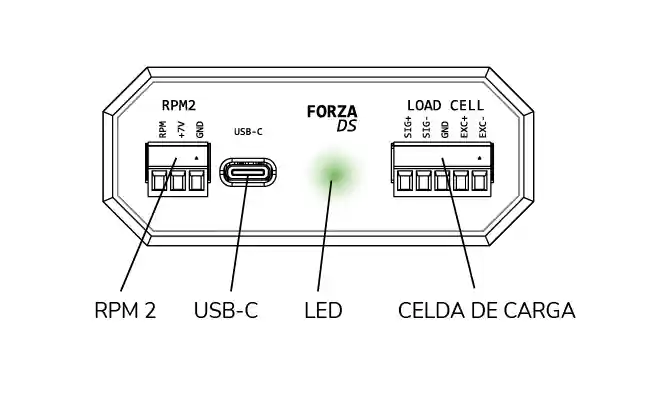

Panel Frontal
Entrada USB
Conectar aquí el cable Micro USB y el otro extremo a la PC. El cable USB no debería ser mayor a 3m. Utilizar siempre cables USB de excelente calidad. En caso de requerir una longitud mayor, deberá usar cables USB amplificados (disponibles de 10 o 15m) Mantener el cable USB alejado de fuentes de interferencias, como cables de 12V del motor, cables de motores o bombas, cables del encedido, cable de bujía, cables de electroválvula o relé de freno.
LEDs
Los LED rojo y verde indican el estado del sistema. El LED rojo indica un error y el verde indica el estado.
| Led Rojo | Led Verde | Estado |
|---|---|---|
| Flash | Apagado | Sin conexión |
| Apagado | Parpadeando | Conectado |
| Parpadeando | Flash | Reintentando conexión Wifi |
| Flash | Parpadeando | Conectado por Wifi |
| Parpadeando | Apagado | Fallo de conexión Wifi |
Testeo del Sensor
Esta función puede utilizarse para probar el sensor de rotación o para regular la distancia entre el sensor y el imán. Cuando el software está cerrado (estado desconectado) el led verde indica la presencia del imán frente al sensor.
AIN: Entradas Analógicas
Entradas para 4 sensores analógicos. Aquí se conecta típicamente la sonda lambda. También se pueden conectar sensores de presión o sensores de temperatura NTC.
