Sensores de Presión

Conexión eléctrica

Los sensores de presión y otros tipos de sensor que funcionan mediante un voltaje de salida variable pueden conectarse de manera directa al sistema.

Cada entrada puede ser utilizada para la medición de voltajes o para la medición de sensores de temperatura tipo NTC.

Posición de Jumpers

Para medir voltajes provenientes de sensores de presión o sensores similares deberá retirarse el jumper en la plaqueta correspondiente a la entrada que se utilizará. Normalmente se entrega el equipo con un solo jumper montado en el Jumper NTC4 para medir temperaturas en AN4 y voltaje en el resto de las entradas.

Posición de Jumpers

Número Función Jumper Nº Señal en el Software
1 AN1 Reservado para AFR 1
2 AN2 Jumper NTC2 2
3 GND 0V
4 AN3 Jumper NTC3 3
5 AN4 Jumper NTC4 4

Fuente de Alimentación

En caso de que el sensor requiera una alimentación eléctrica de 5V, puedes obtener esos 5V desde algunas de las borneras cercanas del mismo equipo. La línea de 5V de Accudyno no es muy precisa, ya que corresponde al voltaje del puerto USB que tiene una tolerancia de 4.75 a 5.25 voltios. En caso de que tu sensor requiera un voltaje más preciso, deberías suministrarlo con una fuente de alimentación externa.

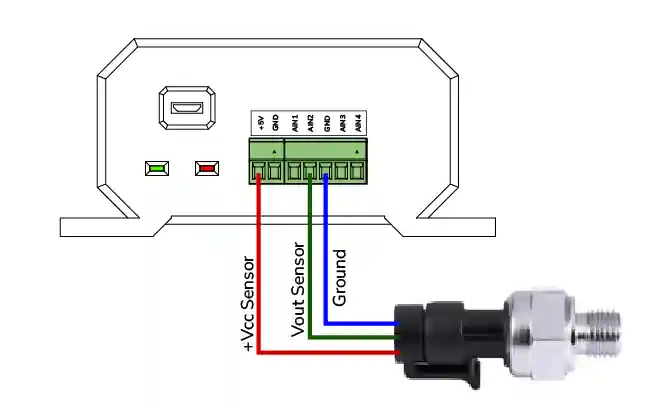

Ejemplo: conexión de sensor de presión industrial en AIN2

Sensor de Presión en AIN2

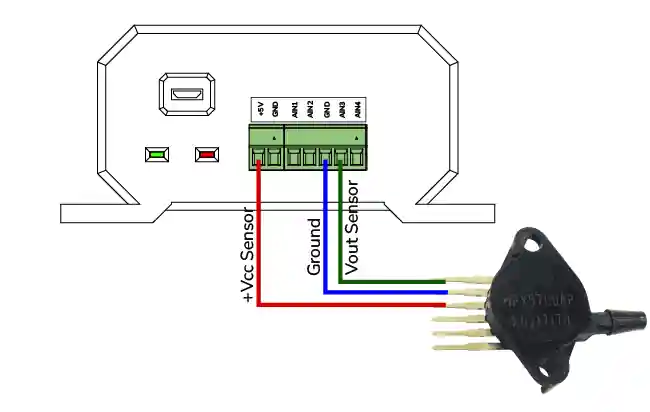

Ejemplo: conexión de sensor de presión MPX5700 en AIN3

Sensor de Presión en AIN3

Calibración

Las entradas AIN pueden configurarse y calibrarse en el software para adaptar a la escala lineal de la magnitud a medir en la unidad deseada.
