Celda de Carga
El conector Indicado por las señales SIG+, SIG-, GND, EXC+ y EXC- es una entrada especial para celdas de carga. Posee un amplificador de alta resolución especializado para amplificar este tipo de sensor. La ganancia es fija y está adaptada a celdas de carga de 2mV/V y 3mV/V a rango completo.
Celda de Carga
Las celdas de carga son sensores de fuerza. En su aplicación para bancos de potencia se montan en el dinamómetro de modo que se pueda medir el torque aplicado sobre él.
Según el tipo de dinamómetro se entregan celdas de 200Kg, 500Kg o 1000Kg. Aunque también es posible utilizar otros tipos de celda de carga de 4 cables o sensores tipo puente resistivo.
Montaje mecánico de la celda

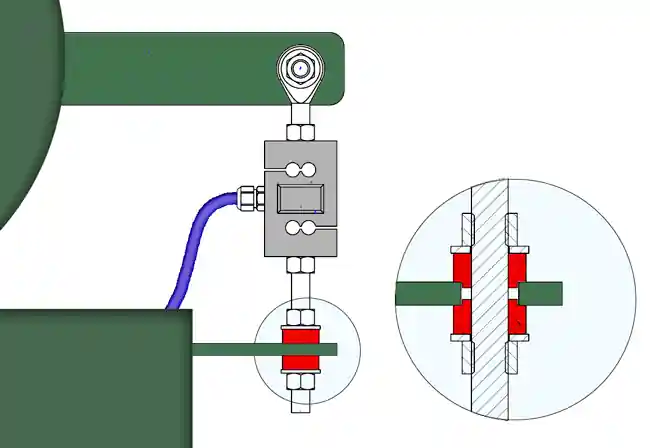

En caso que la celda de carga no esté preinstalada por el fabricante del banco de potencia se deberá montar la celda de forma similar a como se indica en esta figura.
Tener en cuenta:
-
La distancia de la celda al centro del dinamómetro dependerá del rango de la celda y de la capacidad del dinamómetro.
Cálculo: Distancia Mínima de Celda = Capacidad del Dinamómetro / Capacidad de la Celda
Por ejemplo, en un dinamómetro de 100 Kgm de capacidad máxima, con una celda de carga de 200 Kg de rango, la distancia deberá ser de 0,50m o superior (> 500 mm).
-
Montar la celda sobre amortiguación de goma (color rojo en la figura). Esto evitará que el sistema mida vibraciones y además preservará la vida útil de la celda ya que las vibraciones la dañan a largo plazo.
- La celda puede montarse para trabajar tanto a la tracción como a la compresión, pero es preferible un montaje a la tracción, ya que el montaje a la compresión debe ser mucho más preciso en su alineación.
- Puede montarse gomas en ambos extremos de la celda de carga, pero también puede montarse goma de un lado y una rótula del otro lado, lo que ayuda a ser mas tolerante con la alineación.
Pinout de la entrada de Celda de Carga
| Número | Función | Color | Rango |
|---|---|---|---|
| 1 | Señal(+) | Blanco | Señal + Celda de Carga |
| 2 | Señal(-) | Verde | Señal - Celda de Carga |
| 3 | GND | Amarillo | Malla de Cable de Celda |
| 4 | EXC(-) | Negro | Excitación V- Celda de Carga |
| 5 | EXC(+) | Rojo | Excitación V+ Celda de Carga |
| Número | Función | Color | Rango |
|---|---|---|---|
| 1 | Señal | Negro | Entrada RPM2 |
| 2 | GND | Amarillo | 0V RPM2 |
| 3 | VCC | Blanco | +5V RPM2 |
| 4 | Señal(+) | Blanco | Señal + Celda de Carga |
| 5 | Señal(-) | Verde | Señal - Celda de Carga |
| 6 | GND | Amarillo | Mall del Cable de Celda |
| 7 | EXC(-) | Negro | Excitación V- Celda de Carga |
| 8 | EXC(+) | Rojo | Excitación V+ Celda de Carga |
La señal de celda de carga ingresa por la señal Nº9 en el software.
Calibración
Las celdas de carga tienen una tolerancia entre unidades, por lo que no es posible reemplazar una celda de carga por otra de manera directa, sino que es necesario realizar un procedimiento de calibración.
El software posee un método de calibración que está adaptado a bancos de potencia con dinamómetro. La calibración se realiza generando un peso o un torque sobre el dinamómetro con la ayuda de pesas de valor conocido.
