Control Remoto (DIN)
Permite controlar el inicio, detención y cambio de pantalla del sistema de manera remota mediante un botón o pulsador externo.
Accudyno admite el control mediante un botón normal abierto común, y también mediante un botón bluetooth (tipo selfie).
Conexión
TIPOS DE PULSADOR
Algunos fabricantes que trabajan con nuestro sistema incluyen un pulsador para el manejo del banco de potencia. En esos casos se deberá conectar mediante un cable al cableado del fabricante del banco de potencia. Consulte con el fabricante del banco de potencia sobre como conectar el pulsador.
En casos donde se provee el sistema Accudyno solo, sin el banco de potencia, por ejemplo para usuarios que se han fabricado su propio rodillo, podrá utilizar cualquier tipo de pulsador normal abierto (NA) conectado con un cable a esta bornera.
Pinout de la entrada DIN
| Número | Función | Rango |
|---|---|---|
| 1 | Señal DIN1 | Entrada digital con pullup de 10K a VCC |
| 2 | Señal DIN2 | Entrada digital con pullup de 10K a VCC |
| 3 | GND | 0V |
- La entrada DIN2 no tiene función actualmente. Podrá usarse en futuras ampliaciones.

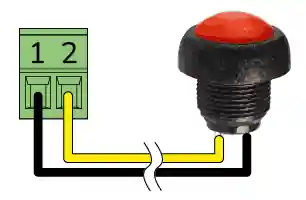

| Número | Función | Rango |
|---|---|---|
| 1 | Señal DIN | Entrada digital con pullup de 10K a VCC |
| 2 | GND | 0V |
Aislación de 1000V
Las entradas digitales de los modelos MAX poseen una aislación galvánica de 1000V. Esto las hace más seguras en el caso de tomarse la entrada de señales potencialmente ruidosas o con altos voltajes.
Tipo de Sensor
La entrada DIN se puede utilizar para conectar un pulsador (botón momentáneo, normal abierto) para manejar a distancia algunas funciones del sistema.
- Inicio de ensayo
- Finalización de ensayo antes del corte autmático por RPM
- Sincronización de RPM (modo sincronización con la tecla F12)
- Pasar de pantalla al finalizar el ensayo. Automatización de los pasos de ensayo

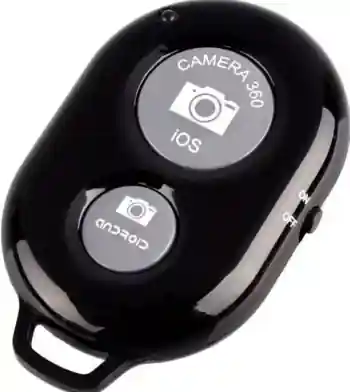

Botón Bluetooth
Para utilizar un botón bluetooth es necesario instalarlo en la PC del sistema. La instalación se realiza desde el Panel de Control en la sección bluetooth. Windows lo registra como un teclado más.
Dongle Bluetooth
La PC requiere contar con conexión bluetooth. En caso de que la PC no posea un chip bluetooth incorporado, se puede incorporar mediante un "dongle bluetooth" conectado a un puerto USB.
